一、遇水发白

有些真石漆在经过了雨水的冲刷和浸泡后会明显发白，主要是因为真石漆中的乳液质量有问题，乳液在经过阳光的紫外线照射，天气晴朗后又逐渐恢复原来的状态，这就是真石漆耐水性差的表现。

究其原因，第一，与制备真石漆所选用的乳液有很大关系。所用的表面活性剂超量，会大大降低乳液本身的耐水性。第二，真石漆的配方设计上面，有些厂家为了节省成本，只添加少量的乳液，从而使得真石漆在干燥后漆膜疏松，不够致密，漆膜的吸水率就比较大，并且黏结强度也比较低。一旦遇到长时间的阴雨天气，雨水会逐渐渗透到漆膜里，导致真石漆漆膜发白。制备真石漆时加入大量的羧甲基纤维素、羟乙基纤维素等物质作为增稠剂，这些物质都是水溶性的或亲水的涂料成膜后留在涂层中，就大大降低了涂层的耐水性能。

首先，原材料的选择上，选用耐水性非常优良的高分子丙烯酸聚合物作为成膜物质，从源头上就提高了真石漆的耐水性。其次，配方设计方面，对真石漆中乳液的添加量做了大量的对比实验，确保真石漆施工后得到一个致密完成的漆膜，阻挡雨水的侵袭。

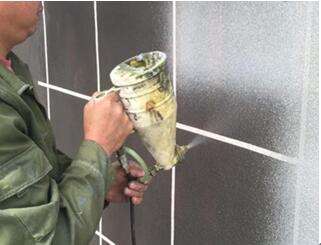

二、喷涂时飞溅

如果是配方问题，则必须改变天然碎石的级配比例。过多使用粒径小的天然碎石会使漆膜表面质感不够强烈，而过多使用粒径大的碎石，则容易造成飞溅和掉砂。只有按一定的级数复配，才能达到和谐统一。

三、真石漆发花

真石漆发花的主要原因包括以下几个方面：

1、基层酸碱度的影响，基层酸碱度大于9就会出现发花现象。

2、 施工工程中薄厚不均容易造成发花现象，此外真石漆喷涂用量过少，涂膜太薄也会造成发花现象。

3 、真石漆生产过程中，纤维素的比例太大，是出现发花的直接原因。

解决方法：

1、严格控制基层碱性，如果基层碱性过高，可使用抗碱封闭底漆做封底处理，防止碱性物质析出。

2、严格按照正常的施工用量施工，不偷工减料，正常的真石漆理论涂布量为4.5、 5.5kg/㎡。

3、按合理比例控制作为增稠剂的纤维素的比例。

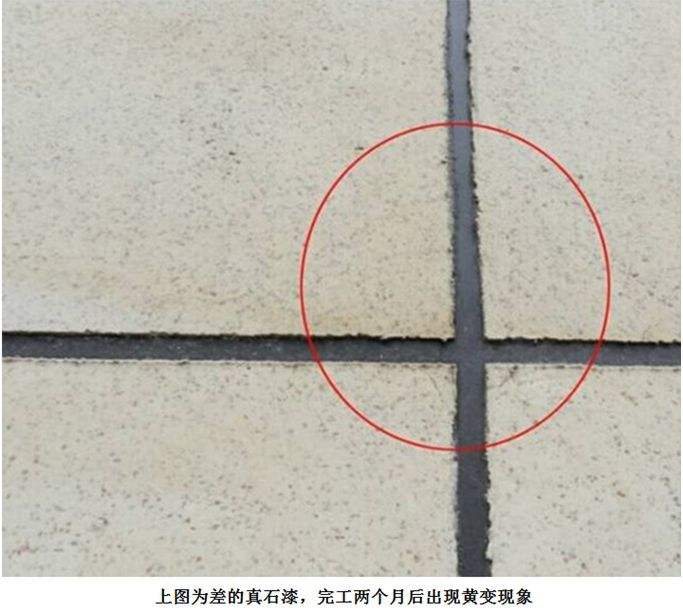

四、黄变

真石漆黄变，主要是因为真石漆中的乳液质量有问题。乳液在经过阳光的紫外线照射，会造成分解，从而析出有色物质，最终造成黄变现象。　

品质彰显价值，宝润达匠心打造高品质外墙，真石漆涂料，一直奉行品质发展原则，从原料甄选、配方研发、施工工艺，始终将客户放在第一位。未来，宝润达将持续提升产品品质，铸造更多精品外墙，期待与您共创共赢共精彩!

网站地图
